Zakres ciśnień i konfiguracja bezpieczeństwa: Lista kontrolna inżyniera terenowego dotycząca wyboru sprężarki

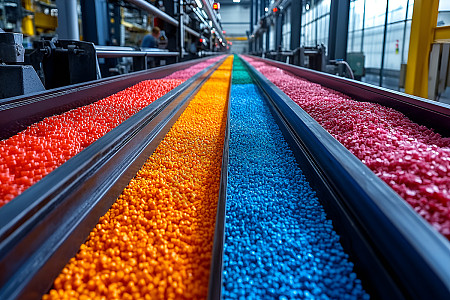

W zeszłym kwartale wezwano mnie do fabryki tworzyw sztucznych w Tajlandii. Ich linia produkcyjna nie działała przez 18 godzin. Podstawowa przyczyna? Sprężarka śrubowa, która działała bezawaryjnie przez trzy lata, nagle z dnia na dzień się zepsuła.

Kiedy wyciągałem kłody, włączył się alarm wysokiej temperatury, ale czujnik termiczny nigdy nie był podłączony do obwodu awaryjnego wyłączania. Sprężarka pracowała, dopóki wirnik nie przyspawał się do obudowy.

Ten incydent nie był awarią maszyny. To był błąd konfiguracji.

Przez lata widziałem podobne historie na całym świecie – od zakładów petrochemicznych na Bliskim Wschodzie po zakłady przetwórstwa spożywczego w Europie. Wspólnym wątkiem rzadko jest typ sprężarki. Prawie zawsze jest to przeoczenie konfiguracji bezpieczeństwa w stosunku do rzeczywistego ciśnienia roboczego.

Poradnik ten nie jest publikacją teoretyczną. Jest to praktyczna lista kontrolna sporządzona na podstawie rzeczywistych awarii, obejmującaśrubowa sprężarka powietrza, tłokowe wysokociśnieniowe i agregaty odśrodkowe, dzięki czemu możesz dopasować odpowiednie warstwy ochronne do swojego konkretnego zakresu ciśnień.

Zakres niskiego ciśnienia (do 15 barów / 220 psi) — ukryte ryzyko w „prostych” systemach

Jest to najczęstszy zakres ciśnienia iśrubowa sprężarka powietrzadominuje w tej przestrzeni. Ponieważ systemy te są postrzegane jako „standardowe”, wielu operatorów zakłada, że ​​podstawowa ochrona jest wystarczająca. W praktyce widzę trzy powtarzające się luki:

1. Logika temperatury, a nie tylko przełączniki temperatury

Wiele podstawowych modeli sprężarek śrubowych wykorzystuje prosty bimetaliczny przełącznik temperatury. Załącza się przy 120°C, ale do tego czasu olej jest już koksowany. Prawidłowo skonfigurowana sprężarka śrubowa powinna być wyposażona w czujnik RTD PT100 z przewodową blokadą logiczną, a nie tylko miękki alarm w sterowniku PLC. Sterownik musi fizycznie odciąć zasilanie w temperaturze 110°C i wymagać ręcznego resetu. Ta pojedyncza funkcja zapobiega 70% przedwczesnych awarii wirników, z którymi spotykam się na całym świecie.

2. Monitorowanie różnicy ciśnień na filtrze oleju

Zatkany filtr oleju powoduje głodzenie łożysk. Większość zestawów sprężarek monitoruje jedynie końcowe ciśnienie tłoczenia. Ale dobrze określonyśrubowa sprężarka powietrzapowinien mieć przełącznik delta-P na filtrze oleju. Gdy różnica ciśnień przekracza 2,5 bara, sterownik powinien zgłosić alert serwisowy, zanim otworzy się zawór obejściowy i zacznie krążyć niefiltrowany olej. Jest to niedrogi dodatek, który zwraca się po jednym uniknięciu przeglądu.

3. Zabezpieczenie fazowe i weryfikacja obrotów

Widziałem uszkodzenia związane z odwrotną rotacją w Indonezji, Nigerii i Brazylii – zawsze po ponownym podłączeniu zasilania. Prawidłowo skonfigurowana sprężarka śrubowa musi być wyposażona w przekaźnik kolejności faz, który fizycznie uniemożliwia uruchomienie w przypadku nieprawidłowych obrotów. Nie jest to opcjonalne; to podstawowa warstwa, którą należy określić w każdym zamówieniu.

Do pracy przy niskim ciśnieniu dwuślimakowa sprężarka śrubowa z tymi trzema zabezpieczeniami zapewnia najlepszą równowagę pomiędzy niezawodnością i bezpieczeństwem. Nie przyjmuj pakietu, który nie posiada przewodowego zabezpieczenia termicznego i fazowego, niezależnie od przewagi cenowej.

Zakres średniego ciśnienia (15–40 barów / 220–580 psi) — Zarządzanie kaskadami termicznymi w sprężarkach tłokowych

Po przekroczeniu 15 barów rynek przesuwa się w stronę wielostopniowych sprężarek tłokowych. Wyzwaniem w zakresie bezpieczeństwa nie jest tutaj samo utrzymanie ciśnienia – ale zarządzanie gradientem termicznym.

Kilka lat temu prowadziłem dochodzenie w sprawie pożaru w fabryce preform PET w Indiach. W dwustopniowej sprężarce tłokowej zablokował się intercooler. Temperatura tłoczenia w drugim etapie wzrosła do 230°C, powodując zapalenie osadów węglowych w zaworze wylotowym. Płomień powrócił do skrzyni korbowej.

Dochodzenie wykazało, że sprężarka monitorowała jedynie końcową temperaturę tłoczenia. Etap pośredni nie miał niezależnej ochrony.

W przypadku zespołów tłokowych średniociśnieniowych polecam trzy niezbywalne warstwy bezpieczeństwa:

•  Niezależne monitorowanie temperatury na każdym etapie sprężania.Każdy wylot cylindra musi mieć własną termoparę, a sterownik PLC musi wywołać wyłączenie, jeśli którykolwiek stopień przekracza ograniczenie projektowe – nie tylko końcowy wylot.
• Mechaniczne zawory bezpieczeństwa ze wskaźnikami ostrzegawczymi.W instalacjach wysokociśnieniowych zawory bezpieczeństwa mogą się podnosić i ponownie zamykać, ale nie zamykają się całkowicie, powodując mikrowycieki. Należy wybrać zawory z dźwignią do podnoszenia i wskaźnikiem wizualnym, aby operatorzy mogli potwierdzić, czy zawór został uwolniony. Jest to szczególnie ważne w odległych lub nienadzorowanych lokalizacjach.
• Automatyczne spusty kondensatu z ręcznym wspomaganiem.Wilgoć jest nieunikniona podczas sprężania pod średnim ciśnieniem. Automatyczne spusty zawodzą — widziałem przepalanie się cewek elektromagnesów w wilgotnym środowisku. Każdy automatyczny spust powinien być wyposażony w ręczny zawór odcinający i spustowy, z pisemną procedurą cotygodniowej ręcznej kontroli.

Zakres wysokiego ciśnienia (powyżej 40 barów / 580 psi) — standard API jako punkt odniesienia

W przypadku zastosowań przekraczających 40 barów – stacje benzynowe, testowanie rurociągów lub zwiększanie azotu pod wysokim ciśnieniem – konfiguracja bezpieczeństwa zmienia się z najlepszych praktyk na przepisy inżynieryjne. Na tym obszarze rzadko stosuje się sprężarkę śrubową; przejmują jednostki tłokowe lub membranowe. Zasady bezpieczeństwa jednak się pokrywają.

W oparciu o wymagania dotyczące rur API 618 (sprężarki tłokowe) i ASME B31.3 poniżej przedstawiono, co musi zawierać każdy zestaw wysokociśnieniowy:

1. Podwójne zabezpieczenie przed nadciśnieniem połączone szeregowo.Pojedynczy zawór nadmiarowy nie wystarczy. Konfiguracja powinna obejmować główny zawór nadmiarowy ustawiony na 5% powyżej ciśnienia roboczego i zawór wtórny ustawiony na 8%, odprowadzający do bezpiecznego przewodu odpowietrzającego. Ta redundancja zapobiegła katastrofalnym awariom w dwóch zakładach, z którymi pracowałem w Stanach Zjednoczonych.

2. Monitorowanie wibracji i upadku pręta.Wysokociśnieniowe sprężarki tłokowe podlegają znacznym naprężeniom mechanicznym. Gorąco polecam

•  Sondy zbliżeniowe na każdej prowadnicy poprzecznej wykrywające zużycie pierścienia jeźdźca
•  Przetworniki drgań na każdej głowicy cylindrów z logiką wyłączania w przypadku prędkości przekraczającej 25 mm/s

3. Ciśnienie oleju w skrzyni korbowej przy niskim wyłączeniu.W pracy pod wysokim ciśnieniem ciśnienie oleju podtrzymuje łożyska, a także steruje urządzeniami rozładowczymi kontrolującymi wydajność. Obowiązkowy jest wyłącznik niskiego ciśnienia oleju, który natychmiast wyłącza kierowcę – nie lampka ostrzegawcza, ale fizyczny przekaźnik wyłączający.

Sprężarki odśrodkowe — ochrona przeciwprzepięciowa to ochrona personelu

Sprężarki odśrodkowe pracują z bardzo dużymi prędkościami, często z dużymi wirnikami. Najbardziej niebezpiecznym zdarzeniem związanym z bezpieczeństwem nie jest nadciśnienie, lecz udar.

Kiedy sprężarka odśrodkowa osiąga gwałtowny wzrost, wirnik może przesunąć się osiowo o kilka milimetrów w ciągu milisekund. Powstałe wibracje mogą spowodować rozerwanie rurociągu tłocznego. Byłem świadkiem gwałtownego wzrostu napięcia w europejskim zakładzie chemicznym podczas ścinania 10-calowego kołnierza ze stali nierdzewnej.

W przypadku jednostek odśrodkowych poniższe zabezpieczenia nie podlegają negocjacjom:

•  Kontrola przeciwprzepięciowa z dedykowanymi, szybko działającymi zaworami wydmuchowymi.Czas reakcji zaworu musi być krótszy niż 1 sekunda. Określając, poproś dostawcę o raport z testu odpowiedzi skokowej zaworu. Jeśli nie mogą tego zapewnić, potraktuj to jako czerwoną flagę.
•  Monitorowanie położenia osiowego (zużycie łożyska wzdłużnego).Należy zainstalować dwie niezależne sondy zbliżeniowe mierzące przemieszczenie wału. Jeśli ruch osiowy przekracza 0,3 mm (w zależności od konstrukcji wirnika), system musi zainicjować kontrolowane wyłączenie, zanim łożyska wzdłużne ulegną awarii.
• Uszczelnienia suchego gazu z monitorowaniem przepływu odpowietrzającego.W przypadku zastosowań z niebezpiecznymi gazami standardem są tandemowe uszczelnienia do gazów suchych. Prawdziwe bezpieczeństwo kryje się jednak w przepływomierzu odpowietrzającym. Stopniowy wzrost przepływu przez wentylację wskazuje na pogorszenie się uszczelnienia i zapewnia tygodnie wczesnego ostrzegania, jeśli zainstalowany jest system monitorowania i sprawdzane są jego trendy.

Trzy uniwersalne zasady bezpieczeństwa — niezależnie od tego, jaki typ sprężarki wybierzesz

W każdym zakładzie, który odwiedziłem na całym świecie – niezależnie od tego, czy była to sprężarka śrubowa w australijskiej kopalni, sprężarka tłokowa w rosyjskim zakładzie gazowniczym, czy jednostka odśrodkowa w niemieckiej rafinerii – te trzy zasady są prawdziwe:

1.  Ręczne zawory odcinające na wylocie sprężarki.Elektroniczne wyłączenia mogą zakończyć się niepowodzeniem. Fizyczny zawór kulowy lub zasuwa na kołnierzu tłocznym umożliwia operatorowi odcięcie sprężarki od układu w sytuacjach awaryjnych, nawet jeśli układ sterowania nie reaguje.
2. Wziernik w układach smarowanych.W przypadku sprężarek śrubowych zalanych olejem wziernik przewodu powrotnego oleju jest prostym, pomijanym urządzeniem zabezpieczającym. Jeżeli podczas pracy pod obciążeniem nie widać przepływu oleju, oznacza to, że przewód usuwania oleju jest zablokowany. Bez tego wizualnego potwierdzenia sprężarka będzie stopniowo tracić olej, co doprowadzi do zatarcia łożysk. Zalecam wyposażenie wziernika w każdej sprężarce śrubowej zalanej olejem jako standardowy element zamówienia.
3.  Zapisy kalibracji dla każdego czujnika ciśnienia i temperatury.Nie mogę tego wystarczająco podkreślić. Czujnik, który odczytuje temperaturę poniżej 5°C, pokona całą konfigurację bezpieczeństwa. Upewnij się, że Twój dostawca zapewnia fabryczne certyfikaty kalibracji zgodne z międzynarodowymi standardami (ISO 17025). Co więcej, zaplanuj coroczną ponowną kalibrację — jest to najbardziej opłacalna inwestycja w bezpieczeństwo, jaką możesz poczynić.

Dokonywanie ostatecznego wyboru — matryca decyzyjna oparta na Twoich obowiązkach

Jeśli jesteś na etapie planowania nowej tłoczni, oto uproszczone ramy, które udostępniam klientom podczas oceny lokalizacji:

Dlaczego to ma znaczenie — poza zgodnością

Pracowałem nad systemami sprężarek na sześciu kontynentach. Operatorzy odnoszący największe sukcesy nie postrzegają konfiguracji bezpieczeństwa jako linii kosztów. Postrzegają to jako ubezpieczenie, które procentuje w postaci czasu pracy, przewidywalności konserwacji i zaufania personelu.

Prawidłowo skonfigurowana sprężarka śrubowa z odpowiednią ochroną termiczną i filtrem wytrzyma źle skonfigurowaną jednostkę o trzy do pięciu lat, przy 40% mniejszej liczbie nieplanowanych przestojów. Dobrze oprzyrządowana sprężarka tłokowa zaalarmuje Cię o awarii intercoolera na kilka tygodni przed zagrożeniem pożarowym. Jednostka odśrodkowa zabezpieczona przed przepięciami utrzyma rurociągi w stanie nienaruszonym przez cały projektowany okres 20 lat
